En bonne voie

La voie du module n°1 est enfin fini, quelque retouche à prévoir. En effet après aspiration à certain endroit le ballaste n'était pas collé.

Prochaine étape l'électrification des lignes, ainsi que la construction de la gare.
Pour le gabarit des lignes électrique j'utilise les 2 outils développé par Viessmann.
Gabarit en hauteur : référence 4396.
Gabarit entre potence : référence 4397.

voie intérrieur le 4397
voie extérieur le 4396

Voila les photos des voies fini sur le module.

Premier Module

Voila le premier module avance bien bien. Il fait 1000 mm * 800 mm.
Une fois les rails peint, profil avec les pots 113 chez Humbrol ainsi que des pots 70 toujours chez Humbrol pour les traverses.

Quelques éclisses isolante pour faire les coupures électrique pour les futurs secteur d'activité.

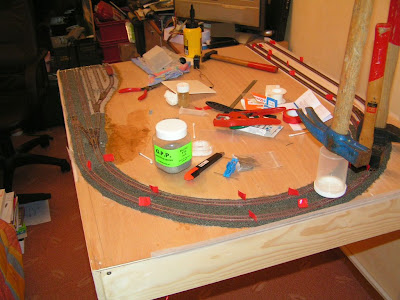

Les rails sont ballasté avec 2 types de ballaste, un rosé plutôt grossier le seul que la boutique pas loin de chez moi avais il correspondrai plus au HO ou TT (1/87; 1/120). Le second est gris de chez GPP référence B 120.

Premier réseaux

Voila c'est partie. Je commence mon réseau qui serrât constitué de 2 bloques, de dimension 1 mètre par 0,8. Il est prévus pour fonctionné en exploitation analogique et digitale.

Un double ovale qui passe à 3 voies en gare voyageur , 5 en gare de triage avec rotonde.
Les couleurs sont la pour délimité les zones électrifier en analogique. En digital, il est possible de garder ces cantons pour la pose de feux de signalisation.

Pour situer les 2 bloques coupé le schéma en 2 au milieux. Pour le moment je m'affaire sur le bloc de droite avec l'aiguillage triple et les double aiguillage en courbe.
